2V 36V PB VRLA Lipo Batterie AC DC Gleichgewichtsladegerät

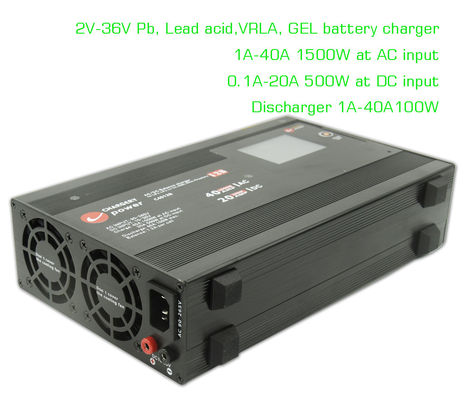

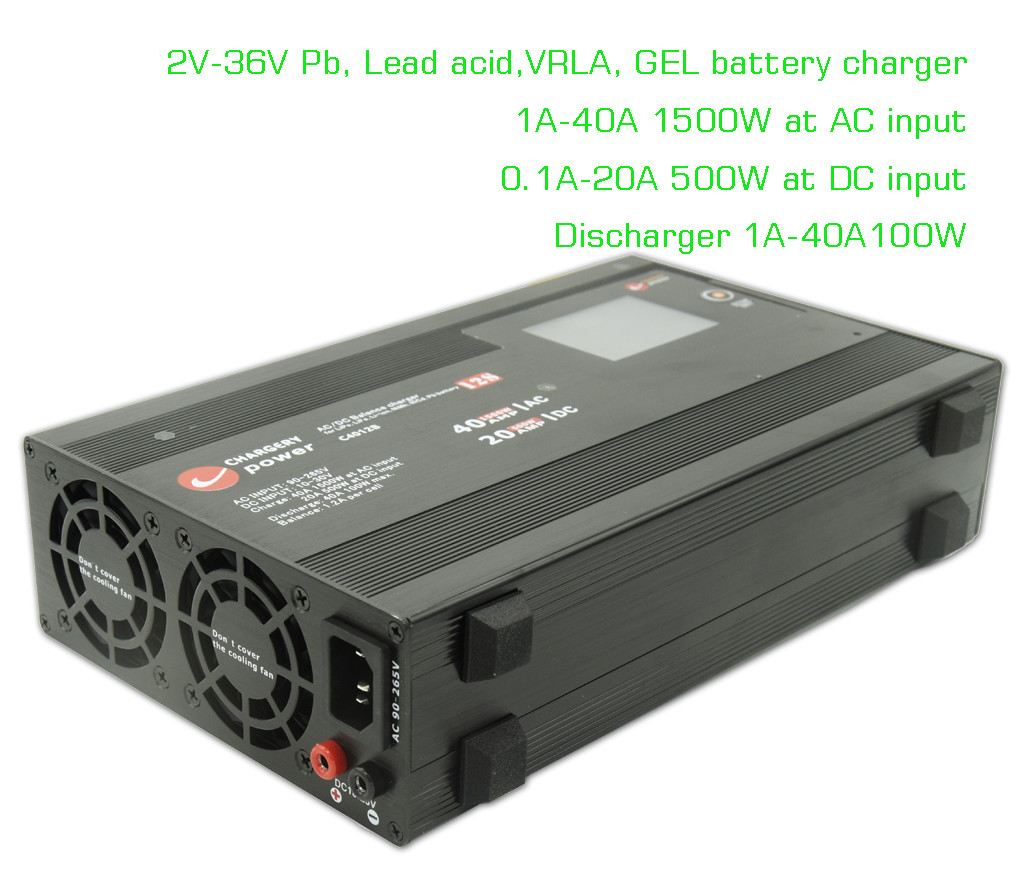

36V 1500W verstellbares Pb VRLA Blei-Säure-GEL Batterie-Balancer-Ladegerät 2V 12V 24V 36V 40A

geeignet für die Multiplikator-Chemie-Batterie wie unten.

in "C4012B"Cbedeutet Ladegerät,Bbedeutet Balancer, 40 bedeutet 40A maximal 40A Ladestrom, 12 bedeutet bis zu 12 Zellen in Serie.

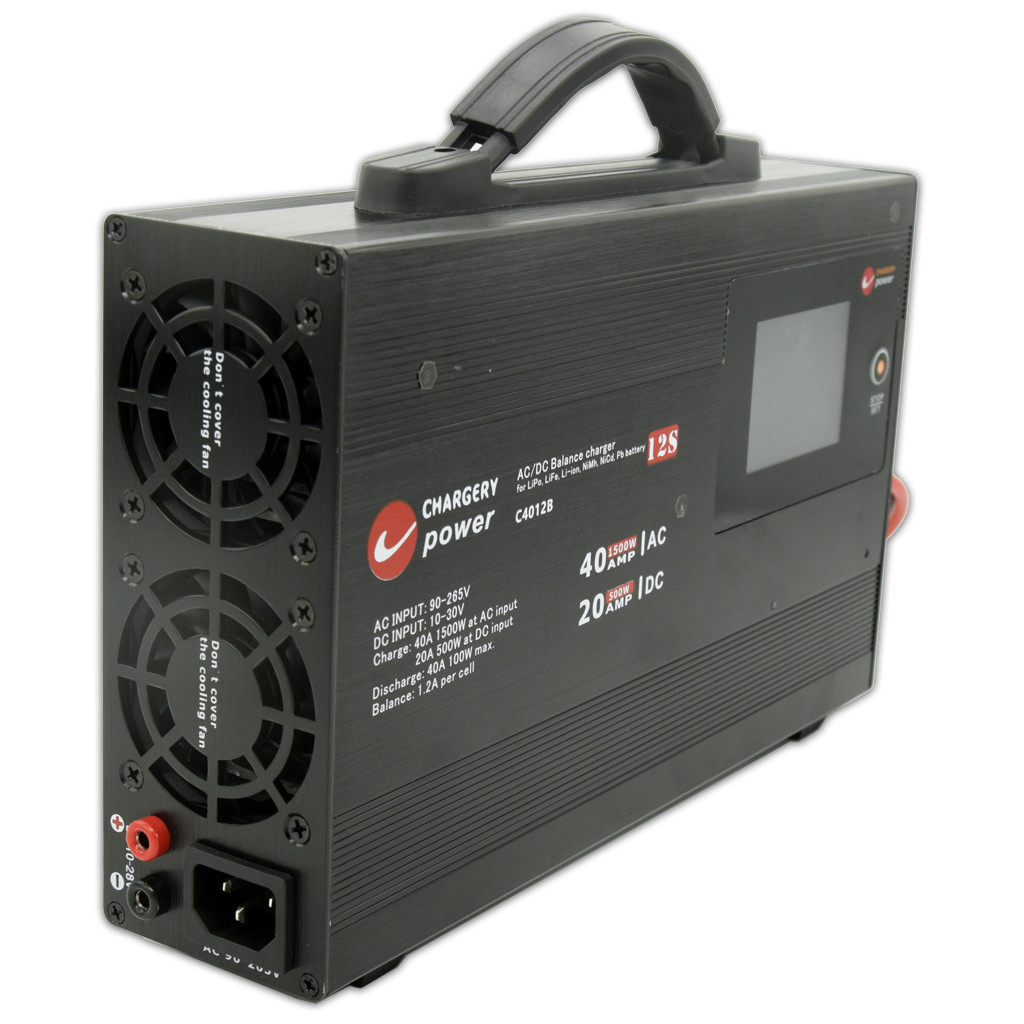

Der C4012B ist nicht nur ein Ladegerät, Entladegerät, Ausgleichgerät, SMPS (PSU, Stromversorgung), sondern auch einGleichgewichtsladegerätDas System bietet acht Betriebsmodi an.Lademodus,wenn der Benutzer den Batterietypen auswählen muss, die Zellzahl einstellen,Ladeströmung,Endstrom,EndspannungDie Batterieentladungsleitung muss für diesen Modus an die Einheit angeschlossen sein.

Einer der Hauptvorteile des C4012B-Ladegeräts ist die Fähigkeit, verschiedene Arten von Batterien zu laden, einschließlich LiPo-, LiHV-, LiTo-, LiFe-, NMC-, Pb-, VRLA-, NiMh- und NiCd-Batterien.EndspannungDas Gerät erlaubt auch die Einrichtung vonLadeparameterWährend des Ladevorgangs zeigt das LCD-Display die Batteriespannung, den Ladestrom, die geladene Kapazität,Ladezeit, und Batterie­Temperatur, die klare und genaue Informationen liefern.

Der C4012B bietet die gleichen Betriebsmodi, unabhängig davon, ob er an einen Wechselstrom- oder Gleichstrom-Eingang angeschlossen ist, was ihn zu einer vielseitigen Einheit macht als solche, die nur Wechselstrom- oder Gleichstrom-Eingang unterstützen.

Wenn der C4012B mit einem Wechselstrom-Eingang von 100-240 V verbunden ist, kann er jedes Lithium-Batteriepaket bei 40 A und 1500 W laden und ausbalancieren und bietet so eine leistungsstarke Ladelösung.

Das Chargery C4012B-Ladegerät ist mit einer fortschrittlichen synchronen Buck-Boost-DC/DC-Wandler-Technologie ausgestattet, die zu einer Leistungsumwandlung mit hoher Leistung, hohem Strom und hoher Leistung führt.

Mit einer maximalen Ladeleistung von bis zu 40 A und 1500 W bei Wechselstrom-Eingang und 20 A und 500 W bei Gleichstrom-Eingang kann das Gerät die Anforderungen an ein hohes Ladevolumen effektiv erfüllen.Der maximale Lade-/Entladestrom beträgt bis zu 40A- Das macht es.Einleistungsfähige Ladelösung und Prüfbatteriekapazität.

Der TFT-LCD-Bildschirm des Ladegeräts liefert eine Fülle von Informationen, einschließlich Strom, Spannung, Leistung, Kapazität, Zeit,Arbeitsstatus, Temperatur und mehr.Firmware-Programm-Upgradesüber den USB-Anschluss.

Mit dem weltweiten Betrieb AC 90-265V entfällt das Ladegerät die Notwendigkeit eines alternativen Schalters und sorgt für einen sicheren und zuverlässigen Betrieb weltweit.Der Stromverbrauch des Ladegeräts beträgt weniger als 1 W, wenn kein Programm im Wechselstrom-Eingangsmodus ausgeführt wird.

Das Ladegerät ist...UmwandlungseffizienzEs verfügt außerdem über zweiintelligente Kühlventilatorendie sich automatisch anhand der Temperatur einschalten und ZVS/ZCS verwenden undSynchrone Berichtigungfür maximale Effizienz.

Verblendung

Schutzmaßnahmen

Neben dem Schutz vor Schäden ist das Ladegerät mitoptimaler SicherheitsschutzIn diesem Zusammenhang werden die

• Umgekehrter Polaritätsschutz bei Eingang und Ausgang,
• Schutzgehalt für den Ein- und Ausgang gegen Funken,
• Schutz gegenfalsche Batterieanschlüsse,Übermäßige Ladezeit, übermäßige Ladekapazität und Batterietemperatur,
• Sowie Übertemperaturschutz beim Laden, Entladen und Ausbalancieren.
• Es verfügt auch über einen Kurzschlussschutz an der Ausgabe, so dass es eine sicherere und zuverlässigereLadelösung.

Zertifizierung

Das Ladegerät ist von der CE-Genehmigung geprüft und entsprichtEMK-RichtlinieVerordnung (EU) Nr. 182/2011 des Europäischen Parlaments und des Rates

AC-Eingang

1. Nennspannung: AC110 / 220V
2. Erlaubte Spannung: AC90 ~ 265V
3. Bewertete Frequenz. :50/60Hz
4. Frequenz zulässig: 47 bis 63 Hz
5. Maximalstrom: 18A @90V, 7,5A @220V
6. Wirkungsgrad: 94% bei 65% Belastung und 220Vac.
7. Aktive PFC: PF>0,99 bei 90 VAC und 100% der Last; PF>0,97 bei 220 VAC und 100% der Last

Gleichstrom-Eingang

1. Nennspannung: Gleichspannung 10-30V, maximal 35V.
2. Nennstrom: maximal 25A

Betrieb

1. Verbinden Sie das Ladegerät mit einer AC- oder DC-Steckdose
2. Anschließen Sie den Batterie-Balance-Anschluss an das Ladegerät
3. Anschließen Sie das Ladekabel an das Ladegerät
4. Wählen Sie den Batterietypen aus.
5. Auswahl des Arbeitsmodus (Betriebsprogramm),
6. Betriebsparameter festlegen,
7. Beginnen Sie mit der Operation.

Handbuch

Das Produkthandbuch C4012B V1.30

Video

Die nachstehende Anweisung besteht darin, die 12S LTO-Batterie mit dem Ladegerät aufzuladen.

Bitte schauen Sie sich das Ladebild an.

Paket

• Ladegerät: 1 Stück
• Stromkabel für Gleichstrom: 1 Stück, AWG14 Draht, 600 mm Länge mit 4 mm Gold-Männchen-Anschluss
• Stromkabel für Wechselstrom: 1 Stück, AWG14 Draht, Länge 1500 mm
• USB-Datenleitung: 1 Stück
• Temperatursensor: 1 Stück
• Adapterdraht: 2 Stück, das Ladegerät an das Adapterbrett anschließen
• Adapter-Board: zwei Stück
• XT-90 weibliche Stecker: 1 Stück

Anschlussdiagramm

2 6S-Batterieverbindungsdiagramm

Ladeeinstellungen

Messung des internen Widerstands der Zelle

Hauptoberfläche

Adapterbord für verschiedene Batteriepakete

Anwendung

• Anwendungen für den Heimgebrauch
• E-Bike, E-Scooter Batterieladegerät.
• Ladegerät für Elektromotorräder
• Ladegerät für Drohnen
• Batterielader für unbemannte Luftfahrzeuge;
• Ladegerät für unbemannte Drohnen
• PEV-System
• BMS-System
• Batterietester

Unser Ladegerät hat eine breite Palette von Anwendungen, einschließlich des Aufladens von Lithium-Eisen-Phosphat-Batterien, Lithium-Ionen-Batterien, Lithium-Polymer-Batterien (LiPO und LiFe), LTO und LiTo-Batterien,NCM- und LFP-Batterien, sowie Blei-Säure-Batterien, AGM, VRLA, Gel, Wet und Cal-Batterien.Elektromotorräder, elektrische Räumgeräte, elektrische AGVs, elektrische Roller, elektrische Yachten, Balance-Autos, AGVs, Gabelstapler, Drohnen, RC-Hubschrauber, RC-Boote, RC-Autos, RC-Flugzeuge, UAVs, Golfkarren, Surfbretter,Roboter, und Energiespeicher.

Häufig gestellte Fragen

Kann ich eine Musterbestellung für das Ladegerät haben?

A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

Was ist mit der Vorlaufzeit?

A: 3-5 Tage für die Probenvorbereitung, 5-10 Arbeitstage für die Massenproduktion.

Q3. Haben Sie ein MOQ-Limit für OEM-Bestellungen?

A: Niedriges MOQ, 1pc für die Probenprüfung ist verfügbar.

F4: Wie versenden Sie die Waren und wie lange dauert die Ankunft?

A: Die Lieferung erfolgt per DHL, UPS, FedEx oder TNT. Die Lieferung dauert 3-5 Tage. Auch Luft- und Seeversand ist optional.

Q5. Wie kann man eine Bestellung für ein Ladegerät durchführen?

A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.

Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.

Drittens bestätigen Sie die Proben und legen die Einzahlung für die formale Bestellung vor.

Viertens organisieren wir die Produktion.

F6: Ist es in Ordnung, mein Logo auf dem Ladegerät zu drucken?

A: Ja, bitte informieren Sie uns vor der Produktion.

F7: Bieten Sie Garantie für die Produkte?

A: Ja, wir bieten 2 Jahre Garantie für unsere Produkte.

F8: Wie geht man mit dem Defekten um?

A: Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die defekte Rate wird weniger als 0,2%.

Zweitens werden wir während der Garantiezeit neue Leuchten mit neuer Bestellung für kleine Mengen schicken.Wir reparieren sie und schicken sie Ihnen zurück oder wir können die Lösung besprechen, einschließlich eines erneuten Anrufs nach der tatsächlichen Situation..


F9. Warum sind die Spannungs- und Stromwerte auf dem LCD nicht genau?

A: Spannung und Strom sind vor dem Versand kalibriert, sonst funktioniert das Ladegerät nicht, also überprüfen Sie bitte die Ausgangsleitung, wenn der Abstand zwischen dem SMPS und Ihrem Gerät ein Problem ist,Bitte verlängern Sie das AC-Kabel NICHT DC-Kabel (Ausgangskabel) verlängern. die 1 Meter (10AWG) Ausgangskabellänge wird vorgeschlagen, über 1 Meter, wird Spannung und Strom Genauigkeit besonders bei 40A 1500W beeinflussen.

Warum laden Sie meine Batterie nicht auf?

A: Wenn die Batteriespannungsmessung auf dem LCD unter Einstellung, oder die Batterie übergeladen ist, oder die Summe der Zellspannung nicht der Batteriespannung am Ladeanschluss entspricht, wie z. B. das Verlust der Batterieverbindung,Das Ladegerät lädt nicht.. also überprüfen Sie die Batterieverbindung und Zell Balance Drahtverbindung, zuerst bestätigen Spannungsmessung auf LCD ist in der Nähe der realen Batterie Spannung, wenn nicht das Ladegerät nicht aufladen

.

Kann das Ladegerät mit dem BMS kommunizieren?

A: Nein.

Q12. Wie kann man verhindern, dass eine Zelle während des Aufladens überladen wird?

A1: Verbinden Sie den Balance-Anschluss mit dem Ladegerät und wählen Sie den Balance-Lademodus. Das Ladegerät überwacht und balanciert die Spannung jeder Zelle während des Lades.

Kann das Ladegerät ohne BMS alleine funktionieren?

A: Ja, das Ladegerät kann alleine aufladen, Balance alleine, Entladung alleine, Balance-Ladung alleine, wenn alleine aufladen, brauchen Sie nicht Batterie Balance-Anschluss an das Ladegerät,Aber die Zelle ist vielleicht übergeladen..

Kann das Ladegerät jede Zellspannung überwachen?

A: Ja, überwachen und balancieren Sie die Spannung jeder Zelle während des Ladevorgangs, des Entladens oder der Nichtbenutzung der Batterie.

Kann das Ladegerät als SMPS funktionieren?

A: Ja, im Menü wählen Sie "Stromversorgung", das Gerät kann als SMPS arbeiten. die Ausgangsspannung und Strom können eingestellt werden. auf Stromversorgungsmodus, keine Batterie mit dem Ladegerät verbinden.

Bei dem Laden einer Batterie sollte die Einheit jedoch nur als Ladegerät und nicht als SMPS funktionieren.

Q16. Warum kann das Ladegerät im Stromversorgungsmodus (SMPS) nicht mit der Batterie verbunden und die Batterie aufgeladen werden?

A: Es kann funktionieren, aber nicht sicher.

Switched Mode Power Supplies (SMPS) und Ladegeräte sind zwei verschiedene Arten von Geräten mit unterschiedlichen Funktionen und Anwendungen.

Ein SMPS ist eine Stromversorgung, die elektrische Energie effizient von einer Form in eine andere umwandelt, typischerweise von Wechselstrom in Gleichstrom.SMPS werden häufig in elektronischen Geräten verwendet, um die Spannung umzuwandeln und eine stabileSMPS werden häufig in Computern, Fernsehgeräten, Audiogeräten und anderen elektronischen Geräten verwendet.

Ein Ladegerät hingegen ist ein Gerät, das elektrische Energie verwendet, um eine Batterie oder ein anderes Energiespeichergerät aufzuladen.Ladegeräte sind so konzipiert, dass sie der Batterie eine bestimmte Spannung und einen bestimmten Strom liefernLadegeräte werden häufig in Elektrofahrzeugen, Smartphones, Laptops und anderen tragbaren Geräten verwendet.

Zusammenfassend sind SMPS Stromversorgungen, die elektrische Energie von einer Form in eine andere umwandeln, während Ladegeräte Geräte sind, die elektrische Energie verwenden, um Batterien oder andere Energiespeichergeräte aufzuladen.Während es einige Überschneidungen zwischen den beiden Geräten geben kann, sind sie für verschiedene Zwecke und Anwendungen konzipiert.

Wenn Sie Ihre Batterie sofort aufladen müssen, aber das Ladegerät nicht auflädt und Sie kein anderes Ladegerät zur Hand haben, zögern Sie bitte nicht, uns zu kontaktieren.Wir werden Ihnen sagen, wie man es im SMPS-Modus auflädt.
