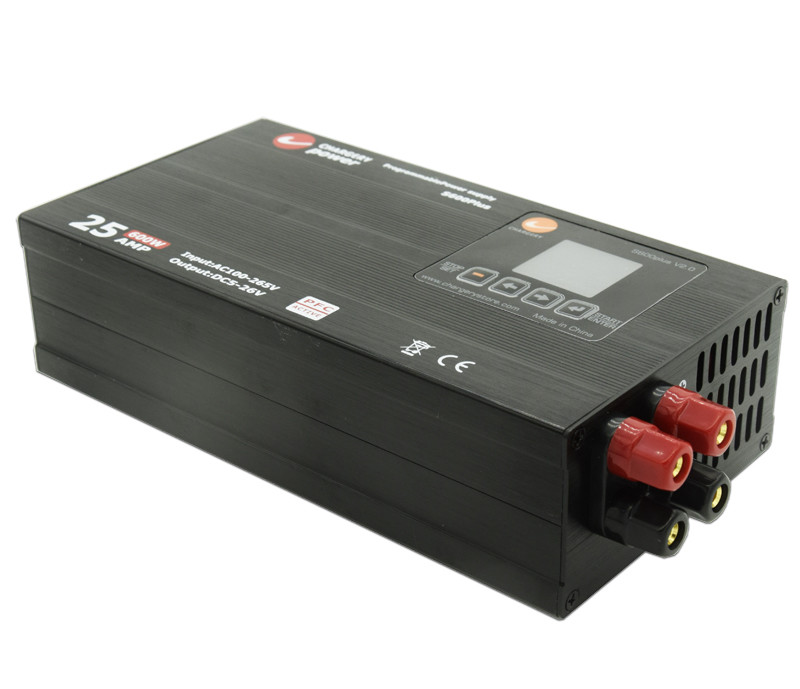

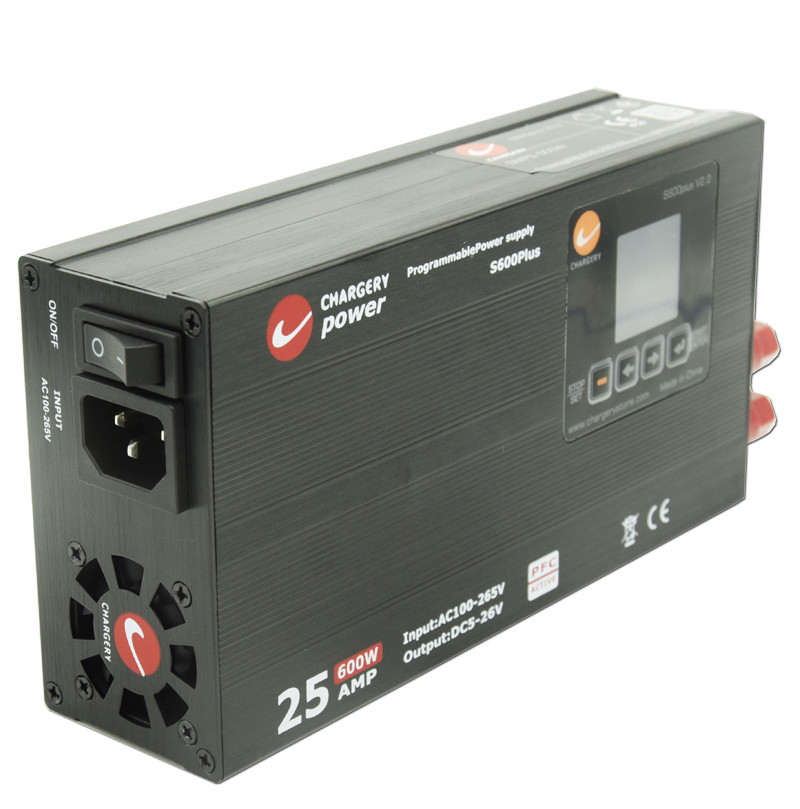

24V 600W verstellbarer Spannungsstrom Schaltnetzteil Kompakt 68mm Geräuscharm SMPS 25A 24V
Der SMPS ist eine PFC-programmierte Stromversorgung, die in der Lage ist, eine Leistung von 25 A bei 5V-26V und 600W bei AC90V~265V zu liefern, alles in einer kompakten Größe.Die SMPS nutzt innovative Technologien, um eine Effizienz von bis zu 91% zu erreichen, wobei die Temperatur unter 90°C gehalten wird. Es ist nur 55mm kompakter und arbeitet dank eines temperaturgesteuerten Kühlventilators geräuscharm.
Eigenschaften
- - Ich weiß.Intelligente Steuerung der Ausgangsspannung und des Stroms durch Mikroprozessor, 100%ige Kalibrierung vor der Lieferung
- ± 1% Spannungs- und Stromgenauigkeit
- Aktives PFC: kleiner Wechselstrom, weniger Störungen, und entspricht der Verordnung (EG) Nr. 278/2009 der Europäischen Kommission und der Energy Star-Version 2.0
- AC 90-265V weltweiter Betrieb
- Bis zu 90% der Konverterleistung.
- Programmierbare Ausgangsspannung von 5 V bis 26 V
- Programmierbarer Ausgangsstrom von 1A bis 25A
- TFT-Farb-LCD-Display-Ausgabe Spannung, Strom, Leistung und innere Temperatur rechtzeitig.
- 1 Intelligente Kühlventilatoren, die bei der Temperatur automatisch eingeschaltet werden
- 2 Paare 4,0mm Goldstecker bis zu 25A pro Ausgang
Spezifikation
| Eingabeparameter |
Wert |
| Nennspannung |
AC110 / 220V |
| Erlaubte Spannung |
AC90 ~ 265V |
| Nennfrequenz |
50/60 Hz |
| Erlaubte Häufigkeit |
47 bis 63 Hz |
| Maximaler RMS-Strom |
8A @90V, 3.3A @220V |
| Effizienz |
91% bei 60% Belastung und 220Vac-Eingang |
| Aktive PFC |
PF>0,99 bei 90 VAC und 100% der Last; PF>0,97 bei 220 VAC und 100% der Last |
| Ausgangsparameter |
Wert |
| Doppelspannungsbereich |
5 ~ 26V programmiert und USB-Ausgang 5,0V 500mA |
| Genauigkeit der Spannung |
± 1% |
| Aktuelle Genauigkeit |
± 1% |
| Spannung der Welle |
200 mV |
| Leistungsbereich |
25A max. |
| Macht |
600 W max. |
Anwendung
- Anwendungen für den Heimgebrauch
- 12-24V Gleichstromladegerät, Gleichgewichtsladegerät für RC-Modell
- RC-Hubschrauber, RC-Flugzeug-Batterieladegerät.
Profil der Laderei
CHARGERY ist ein fast einzigartiges Unternehmen im UAV (RC-Modell, große Drohnen) und EV (E-Bike, E-Motorrad, E-Scooter) Markt. Wir haben gleichzeitig ein Hochleistungs-AC-Charger und ein BMS entwickelt.
Seit 2006 konzentrieren wir uns auf die Entwicklung von Hochleistungs- (bis zu 60A 3000W) Ladegeräten, Balance-Ladegeräten (AC-Eingang, DC-Eingang und AC/DC-Dual-Eingang) und 800A BMS für bis zu 24S LiPo/LiFe/LiTO-Batterien.
Das Ladegerät kann jede chemische Batterie aufladen, einschließlich LiPo, LiFe, Li-Ionen, LiTo, NiMh, NiCD und Pb (Blei-Säure, VRLA-Batterie), Zellzahl, Ladekurrent,Endspannung und Endstrom können programmiert werden. und erkennenFunkenschutz und Umkehrpolaritätsschutz bei Verbindung der Hochspannungsabtät mit dem Ladegerät oder Wechselrichter (Lader).
Ladevorrichtung BMS kann bis zu 800A Lade- und Entladeströmung bewältigen, speziell entworfen DCC (DC-Kontakter) ist eingebaute ÜberspannungUnterdrückungsschaltung.
Betrieb
- Anschließen des SMPS an eine 110/220V Wechselstromsteckdose
- Schalten Sie den Stromschalter ein.
- Regeln Sie die Ausgangsspannung, indem Sie auf die Schaltfläche "Auf" oder "Ab" drücken.
- Drücken Sie 3 Sekunden lang die SET-Taste, wählen Sie die maximale Stromstärke, drücken Sie die UP- und DOWN-Taste und setzen Sie den maximalen Ausgangsstrom.
- Drücken Sie 3 Sekunden lang die START-Taste, der SMPS startet, der LCD zeigt Spannung und Strom an.
- Das geeignete Gerät muss an das SMPS angeschlossen werden, wobei die Eingangsspannung des Geräts zwischen 5V und 24V liegen muss.
- Regeln Sie die Spannung während des Betriebs einfach, indem Sie erneut auf die Schaltfläche nach oben oder nach unten drücken.
Betriebsschnittstelle
| Einstellung des Programms |
Anschalten nach Drücken der START-Taste |
 |
|
Fehlermeldung
| Fehlerinformationen |
Beschreibung |
Anzeige |
| Überspannung |
Ausgangsspannung über 2V des Einstellwerts für 2 Sekunden, S600PLUS automatisch ausschalten und manuell einschalten |
Auf der Stromauslösungseite wird die OVER-Spannung angezeigt |
| Überstrom |
Ausgangsstrom über 2A der Einstellung für 2 Sekunden, S600PLUS automatisch ausschalten und manuell einschalten |
Auf der Stromauslösungsseite wird OVER CURRENT angezeigt. |
| Über Temperatur |
Die Wärmeabwassertemperatur über 100°C für 2 Sekunden, S600PLUS automatisch ausschalten und automatisch einschalten |
Auf der Stromausgabe wird OVER TEMPERATURE angezeigt. |
| Kurzschluss |
Ausgangsspannung ist unter 4V für 2 Sekunden und 3 Mal wiederholt, S600plus automatisch ausschalten und manuell einschalten |
Auf der Stromauslösungseite wird SHORT CIRCUIT angezeigt |
Aktive PFC
Paket
- S600 Basisstück: 1 Stück
- Stromkabel: 1 Stück
- Handbuch: 1 Stück
| Modell |
Ausgangsspannung |
Ausgangsstrom |
Höchstleistung |
Anzeige |
| S400 V3.0 |
10V bis 30V |
13.5A max. |
400 W |
Digitale LED |
| S600PLUS V2.0 |
5 bis 26 V |
1-25A einstellbar |
600 W |
Farb-LCD |
| S1200 V3.0 |
12V bis 24V |
50A max. |
1200 W |
Digitale LED |
| S1500 V3.0 |
10V bis 30V |
1-60A einstellbar |
1500 W |
Farb-LCD
|
Häufig gestellte Fragen
Kann ich eine Musterbestellung für SMPS haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.
Was ist mit der Vorlaufzeit?
A: 3-5 Tage für die Probenvorbereitung, 5-10 Arbeitstage für die Massenproduktion.
Q3. Haben Sie ein MOQ-Limit für OEM-Bestellungen?
A: Niedriges MOQ, 1pc für die Probenprüfung ist verfügbar.
F4: Wie versenden Sie die Waren und wie lange dauert die Ankunft?
A: Die Lieferung erfolgt per DHL, UPS, FedEx oder TNT. Die Lieferung dauert 3-5 Tage. Auch Luft- und Seeversand ist optional.
Q5. Wie kann eine Bestellung für SMPS erfolgen?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigen Sie die Proben und legen die Einzahlung für die formale Bestellung vor.
Viertens organisieren wir die Produktion.
Q6. Ist es in Ordnung, mein Logo auf SMPS-Produkten zu drucken?
A: Ja, bitte informieren Sie uns vor der Produktion.
F7: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 2 Jahre Garantie für unsere Produkte.
F8: Wie geht man mit dem Defekten um?
A: Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die defekte Rate wird weniger als 0,2%.
Zweitens werden wir während der Garantiezeit neue Leuchten mit neuer Bestellung für kleine Mengen schicken.Wir reparieren sie und schicken sie Ihnen zurück oder wir können die Lösung besprechen, einschließlich eines erneuten Anrufs nach der tatsächlichen Situation..
F9. Warum sind die Spannungs- und Stromwerte auf dem LCD nicht genau?
A: Spannung und Strom sind vor dem Versand kalibriert, sonst funktioniert der SMPS nicht, also überprüfen Sie bitte die Ausgangsleitung, wenn der Abstand zwischen dem SMPS und Ihrem Gerät ein Problem ist,Bitte verlängern Sie das AC-Kabel NICHT DC-Kabel (Ausgangskabel) verlängern. die 1 Meter (14AWG) Ausgangskabellänge wird vorgeschlagen, über 1 Meter, wird Spannung und Strom Genauigkeit bei 25A beeinflussen.
